AVENTOS HK TOP mechanizmus
Kód: KV-1851 KV-2845 KV-1741 KV-5522 KV-381 KV-2129 KV-6269 Zvoľte variantPodrobný popis

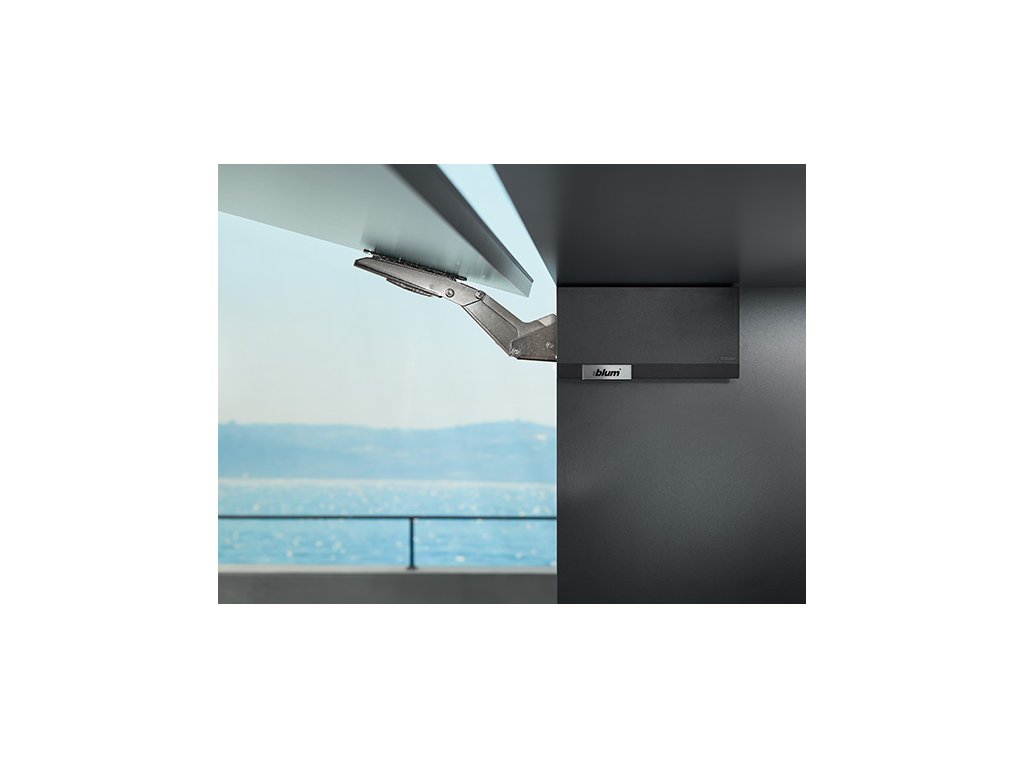

Montážna poloha kovania zostáva s AVENTOS HK top rovnaká pre každé použitie i výšku korpusu. Ak je zdvíhací mechanizmus nastavený presne na hmotnosť čela, výklop sa vždy spoľahlivo otvára, zatvára a zastavuje.
Dva rôzne typy montáže zdvíhacieho mechanizmu
Na výber sú k dispozícii dva symetrické typy zdvíhacích mechanizmov – a tým aj dva typy montáže. Stranu korpusu buď vopred navŕtajte a použite zdvíhací mechanizmus s namontovanými systémovými skrutkami, alebo úplne jednoducho naskrutkujte zdvíhací mechanizmus s integrovaným vyhľadávaním polohy.

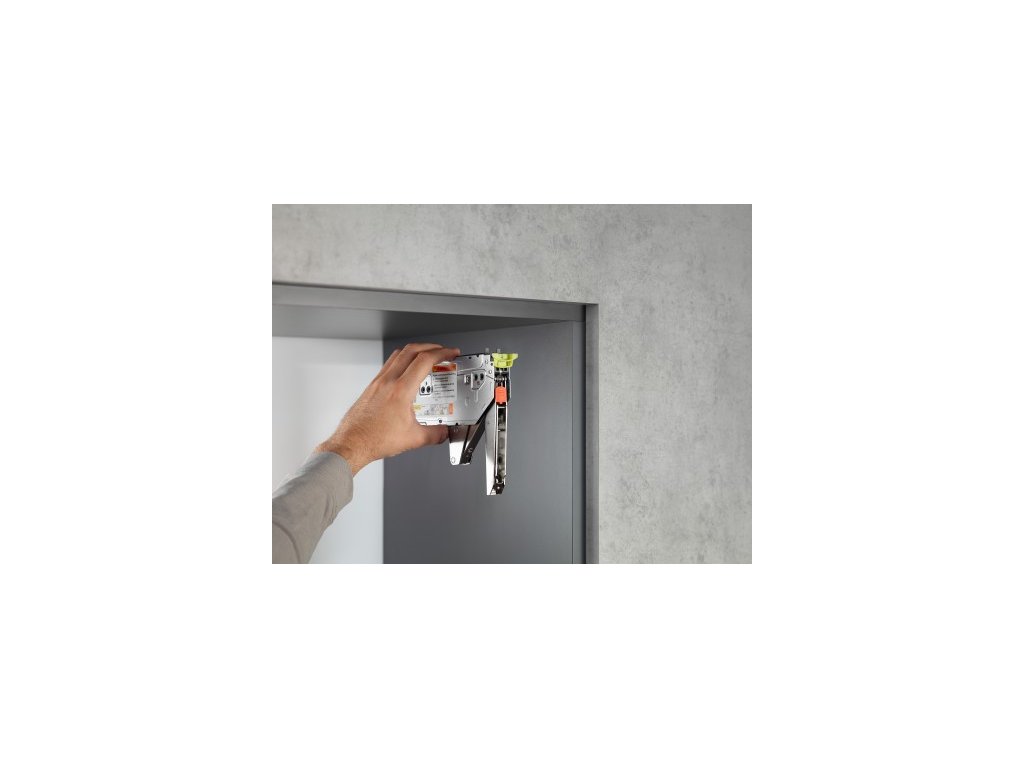

1) Zdvíhací mechanizmus s hľadaním presnej polohy
Tento typ zdvíhacieho mechanizmu namontujete do korpusu presne po nasadení na horné dno a predný okraj. Vŕtanie vopred nie je potrebné.

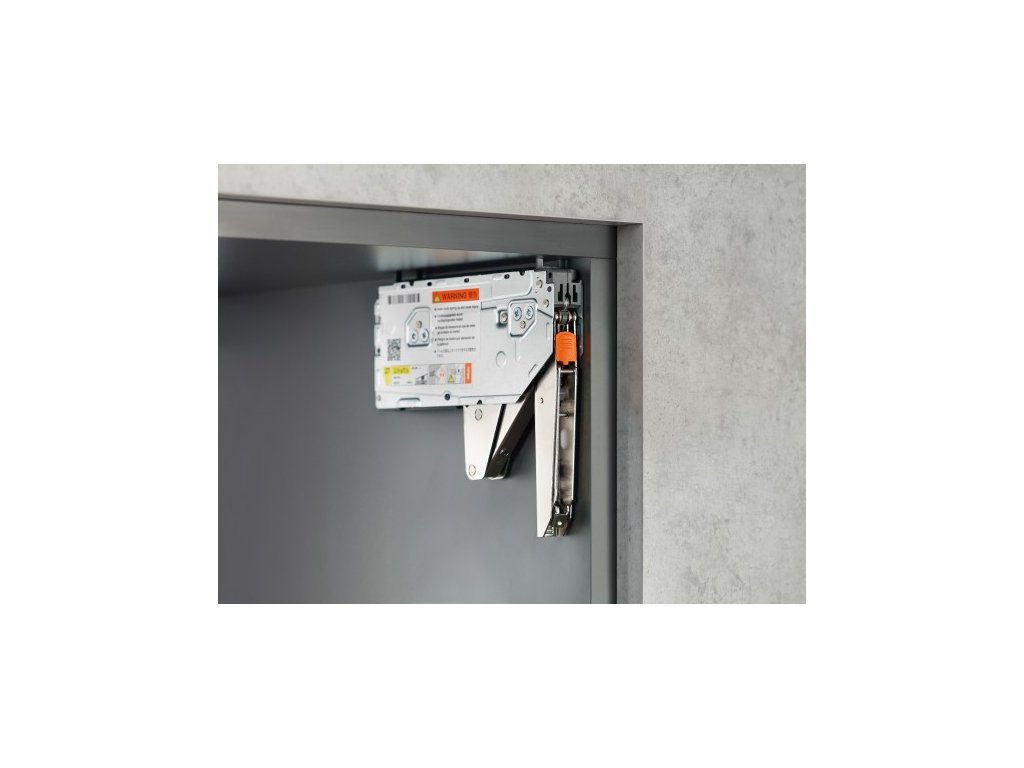

2) Montáž s predmontovanými systémovými skrutkami
S dvoma systémovými skrutkami a dvoma čapmi tento typ zdvíhacieho mechanizmu namontujete na neupevnenú stranu korpusu. Na to sú potrebné štyri otvory v jednej línii v rastri 32 mm.
Pozostáva: 2 x symetrický zdvíhací mechanizmus, 6 x skrutky do dreva 4 x 35mm
Súprava zdvíhacích mechanizmov do drevotrieskových dosiek. Max. hmotnosť čela 18kg pri dvoch zdvíhacích mechanizmoch
| Č. výrobku | Uhol otvorenia | Faktor výklonu LF |
| 22K2300 | max. 107 ° | 420 - 1610 |
| 22K2500 | max. 107 ° | 930 - 2800 |
| 22K2700 | max. 107 ° | 1730 - 5200 |
| 22K2900 | max. 107 ° | 3200 - 9000 |
| Č. výrobku | Uhol otvorenia | Faktor výklonu LF |
| 22K2300T | max. 107 ° | 420 - 1610 |
| 22K2500T | max. 107 ° | 930 - 2800 |
| 22K2700T | max. 107 ° | 1730 - 5200 |
| 22K2900T | max. 107 ° | 3200 - 9000 |
Dodatočné parametre
| Kategória: | AVENTOS HK top |
|---|---|
| Záruka: | doživotná |
